Rapport de calcul

Carte Horaire

voir l'image en pleine résolution

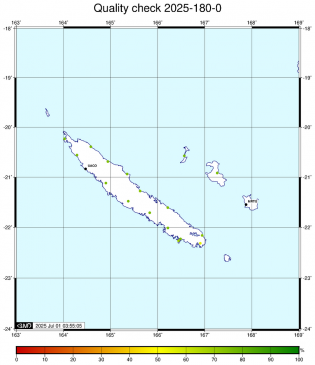

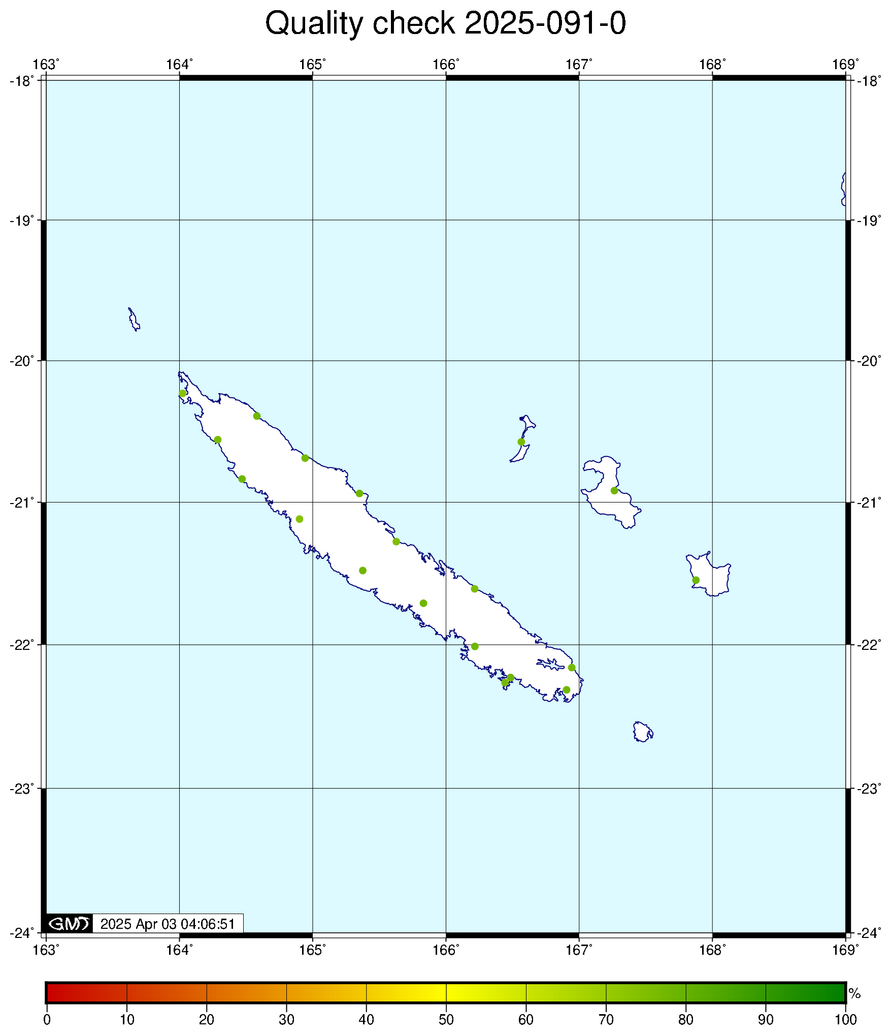

Contrôle qualité des données

La palette de couleur correspond au ratio de présence des données par rapport aux données pouvant être enregistées sur ce site.
Les stations en noir sont celles pour lesquelles il manque des fichiers.
Les noms des stations sont affichés pour celles dont le ratio est inférieur à 50% ou si les fichiers ne sont pas présents
voir l'image en pleine résolution

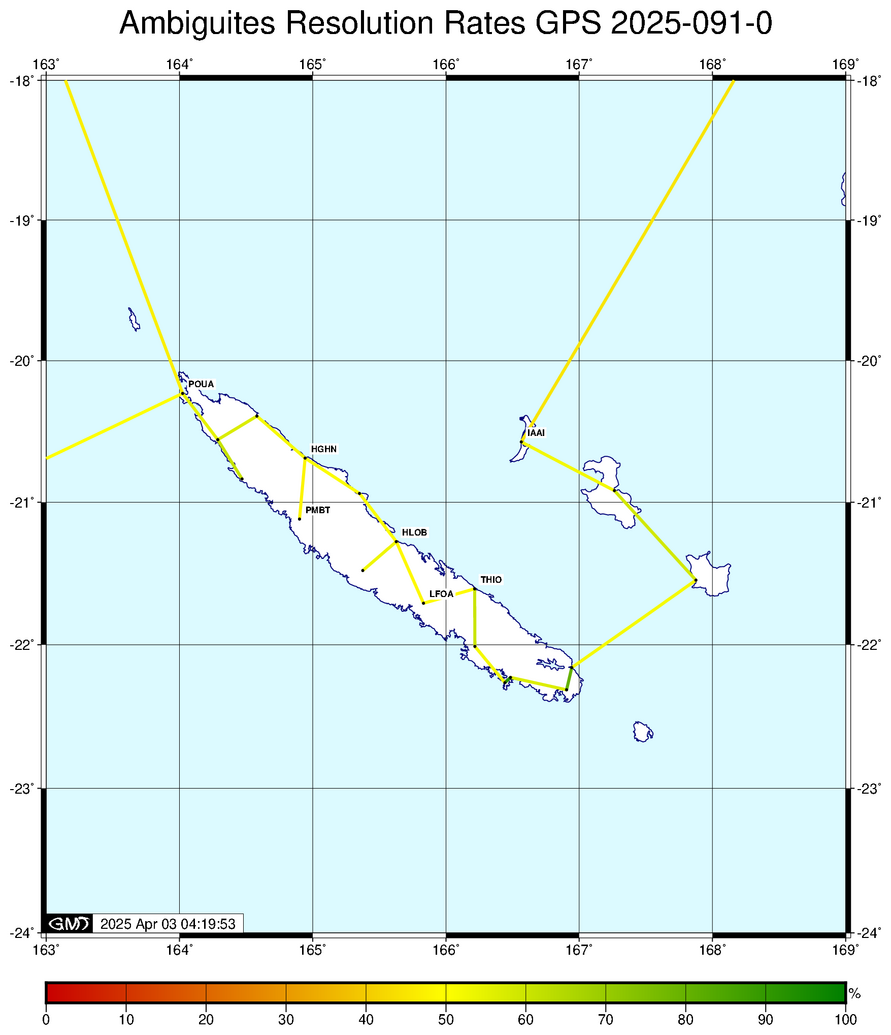

Pourcentages de résolution des ambiguïtés GPS

Les pourcentages sont affichés par ligne de base.
Les noms des stations sont affichés pour les lignes de base dont le ratio est inférieur à 50%
voir l'image en pleine résolution

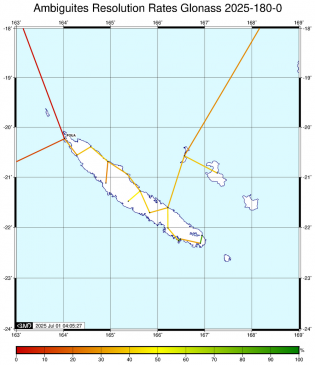

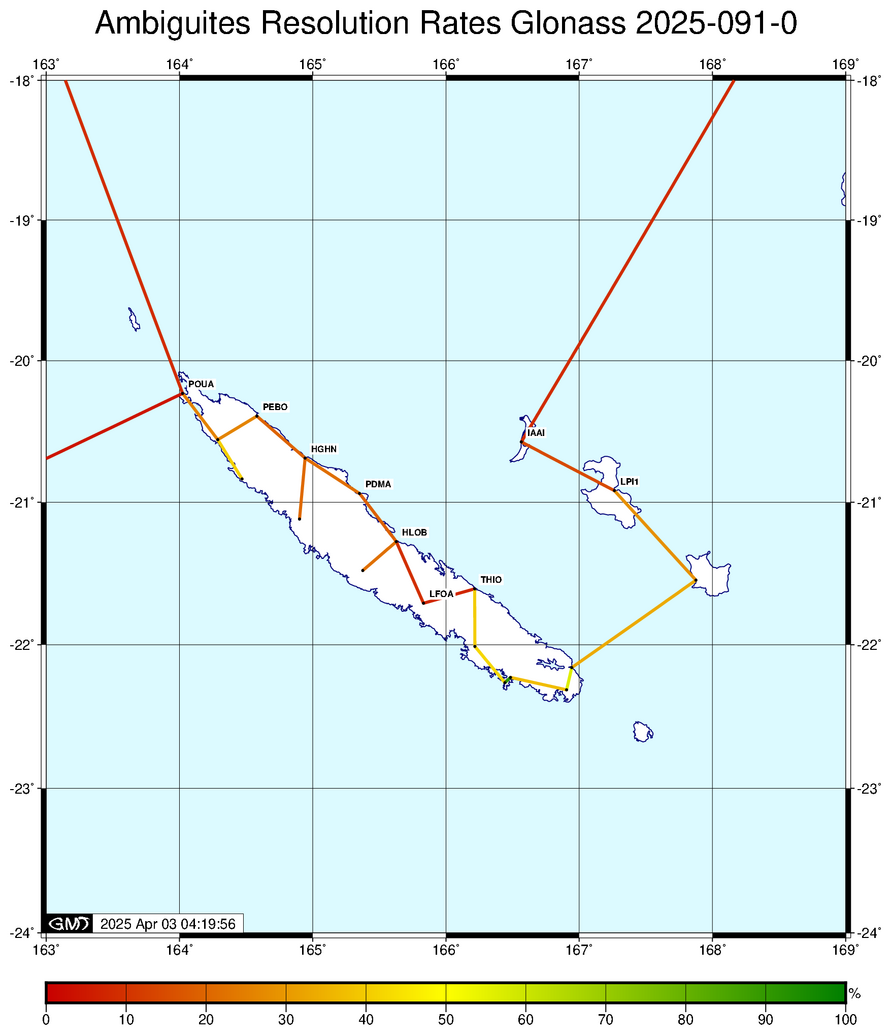

Pourcentages de résolution des ambiguïtés Glonass

Les pourcentages sont affichés par ligne de base.
Les noms des stations sont affichés pour les lignes de base dont le ratio est inférieur à 30%
voir l'image en pleine résolution

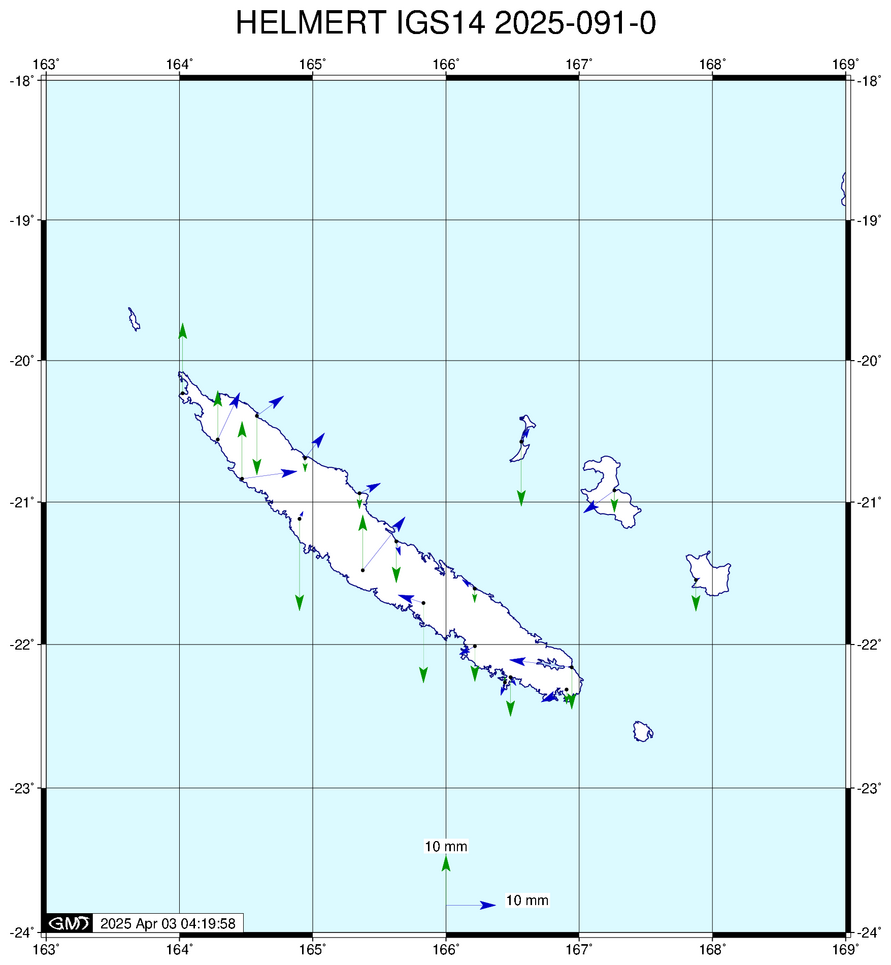

Résidus de la mise en référence des coordonnées issues du calcul sur les coordonnées initiales IGS14

Les flèches bleues représentent les résidus planimétriques et les flèches vertes les résidus selon la composante verticale.
Les noms des stations sont affichés si le résidu planimétrique est supérieur à 15 mm ou si le résidu selon la composante verticale est supérieur à 25 mm

Compte rendu de calcul Bernese GPS Software



Informations sur le processus
Sessions intégrées au calcul
Orbites et coordonnées du pôle
Controle qualité
Calcul sur le code
Fixation des ambiguités
Estimation des coordonnées et des ZTD finaux - ADDNEQ2
Mise en référence IGS14

retour au sommaire retour au sommaire sessions bottom

Informations sur le processus

Debut du calcul 2024-04-19T03:50:02
Fin du calcul 2024-04-19T03:55:31


retour au sommaire process_info orbit bottom

Sessions intégrées au calcul

Année DOY Session
2024 108 0

retour au sommaire sessions quality_check bottom

Orbites et coordonnées du pôle

Orbites Coordonnées du pôle
ESA0OPSRAP_20241080000_01D_15M_ORB.SP3.gz ESA0OPSRAP_20241080000_01D_01D_ERP.ERP.gz

retour au sommaire orbit codspp bottom

Controle qualité

Station Fichier Ratio qc qc - header IOD slips <10° IOD slips >10° Station utilisée dans le calcul
ASPA x 126 146 x
AUCK x 66 0 x
CEDU - - - -
CNMR - - - -
GORO x 50 16 x
GUUG x 78 149 x
HGHN x 61 18 x
HLOB x 30 27 x
IAAI x 120 39 x
KOUC x 42 36 x
LCAP - - - -
LFOA x 9 12 -
LPI1 x 36 26 x
NMEA x 66 21 x
NRMD x 100 9 x
PDMA x 65 15 -
PEBO x 42 26 x
PMBT x 49 37 x
POUA x 148 25 x
THIO x 68 21 x
THTI - - - -
TIDB x 5 8 x
TTTA x 83 15 x
UACO x 23 20 x
WARK x 34 6 x
WGTN x 219 2 x
YATE x 31 15 x

retour au sommaire quality_check gpsxtr bottom

Calcul des coordonnées sur le code

Les stations sont éliminées du calcul si l'écart entre les coordonnées issues du calcul sur le code et les coordonnées initiales est supérieur à dE=5.0 m, dN=5.0 m ou dU=15.0 m
Station dE (m) dN (m) dU (m)
ASPA 0.00m -0.05m 1.28m
AUCK -0.07m -0.12m 0.64m
GORO -0.11m -0.11m 0.84m
GUUG 0.12m -0.60m 17.71m
HGHN -0.05m -0.09m 0.76m
HLOB 0.04m 0.09m 0.55m
IAAI -0.07m -0.06m 0.91m
KOUC -0.01m -0.10m 0.79m
LPI1 -0.02m -0.11m 0.83m
NMEA -0.02m -0.08m 0.84m
NRMD -0.00m -0.11m 0.69m
PEBO -0.08m -0.08m 0.93m
PMBT -0.14m -0.03m 0.60m
POUA 0.04m -0.04m 0.67m
THIO -0.09m -0.05m 0.70m
TIDB 0.12m -0.07m 0.55m
TTTA -0.04m -0.05m 0.76m
UACO -0.05m -0.02m 0.78m
YATE 0.01m -0.07m 0.90m

retour au sommaire quality_check lecture des mesures bottom

Fixation des ambiguités

Station 1 Station 2 Longueur Ambiguités posées Ambiguités fixées Ratio
AUCK GORO 1753.337km 128 14.1%
THIO TTTA 44.617km 114 19.3%
HLOB PMBT 77.384km 184 21.7%
KOUC PEBO 35.739km 122 24.6%
ASPA LPI1 2429.712km 340 25.9%
HGHN PMBT 47.782km 178 27.0%
KOUC UACO 36.144km 96 27.1%
HLOB THIO 71.172km 128 28.1%
KOUC POUA 45.476km 98 30.6%
IAAI THIO 120.114km 114 31.6%
IAAI LPI1 82.082km 122 32.8%
AUCK GORO 1753.337km 266 35.3%
ASPA LPI1 2429.712km 214 35.5%
HLOB PMBT 77.384km 394 36.5%
GORO NRMD 44.351km 140 38.6%
NMEA TTTA 36.446km 118 39.0%
HGHN PMBT 47.782km 356 39.9%
HGHN PEBO 50.021km 124 41.9%
THIO TTTA 44.617km 292 43.2%
HLOB THIO 71.172km 298 43.6%
GORO NRMD 44.351km 342 46.8%
KOUC PEBO 35.739km 280 47.1%
IAAI THIO 120.114km 272 47.8%
IAAI LPI1 82.082km 270 48.1%
KOUC POUA 45.476km 244 48.4%
HLOB PMBT 77.384km 210 49.5%
HGHN PEBO 50.021km 288 50.0%
KOUC UACO 36.144km 232 50.0%
NMEA TTTA 36.446km 306 50.3%
GORO NRMD 44.351km 202 52.5%
HGHN PMBT 47.782km 178 52.8%
AUCK GORO 1753.337km 138 55.1%
HLOB THIO 71.172km 170 55.3%
GORO YATE 17.686km 176 55.682%
HGHN PEBO 50.021km 164 56.1%
NMEA TTTA 36.446km 188 57.4%
THIO TTTA 44.617km 178 58.4%
TIDB UACO 2201.416km 118 59.3%
IAAI THIO 120.114km 158 59.5%
KOUC POUA 45.476km 146 60.3%
IAAI LPI1 82.082km 148 60.8%
GORO YATE 17.686km 422 62.796%
KOUC PEBO 35.739km 158 64.6%
KOUC UACO 36.144km 136 66.2%
GORO YATE 17.686km 246 67.886%
ASPA LPI1 2429.712km 126 9.5%
NMEA NRMD 5.949km 176 93.750%
NMEA NRMD 5.949km 296 95.270%
NMEA NRMD 5.949km 120 97.500%

retour au sommaire addneq2_met lecture des mesures bottom

Estimation des coordonnées et des ZTD finaux - ADDNEQ2

Statistiques

Equations normales


Statistiques
Paramètres explicites 608
Paramètres implicites 1308
Paramètres ajustés 1916
Observations 88883
Degré de liberté 86967
Chi**2/DOF 1.83
Stations 18


Statistiques
Equations normales

Fichier Début Fin Obs. Par. Dof
CRD_241080_1.NQ0 2024-04-16 12:00:00 2024-04-18 12:00:00 88008 2352 85656


retour au sommaire addneq2_crd lecture des mesures bottom

Mise en référence IGS14

Paramètres de transformation

Valeur Ecart-type
TX 229.38 - 17.51
TY -140.03 - 22.67
TZ 163.22 - 21.12
k 0.01496 - 0.002
RX - 0 0 0.002078 - 0.0006
RY - 0 0 0.000745 - 0.0007
RZ 0 0 0.002118 - 0.0006

Résidus

Station N (mm ) E (mm ) U (mm ) Mark
ASPA 10.41 -2.23 -19.71 M
AUCK 3.46 1.60 1.24
GORO -5.27 -4.67 -15.72 M
HGHN -0.36 -2.07 -3.60 M
HLOB -4.72 -2.95 -2.23 M
IAAI 2.61 -1.36 -12.08 M
KOUC 0.89 3.36 6.88
LPI1 -2.83 -7.87 -5.98 M
NMEA -2.68 -4.79 -3.46 M
NRMD -4.30 -2.36 -8.27
PEBO -1.52 -2.08 -6.62 M
PMBT -1.50 1.03 -2.26 M
POUA -5.15 -3.93 7.21 M
THIO 0.36 -6.23 4.53 M
TIDB 0.59 -2.76 0.14
TTTA -2.08 -4.36 -1.83 M
UACO -0.96 4.47 4.80 M
YATE 0.08 -14.34 -14.68 M
