Fiche d'antenne
| Marque | Type | Radome |
|---|---|---|
JAVAD | JAV_RINGANT_G3T | Conique |

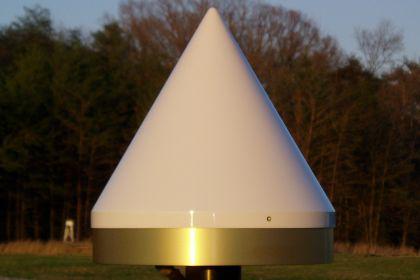

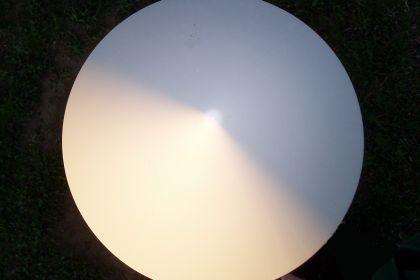

Photos de l'antenne
Décalage en antenne absolue des centres de phase
Ces corrections sont celles appliquées aux calculs du RGP depuis le 05 novembre 2006 (semaine 1400, jour 0).
Les fichiers de corrections en antenne absolue sont au format standard Antex.
Enregistrez le fichier JAV_RINGANT_G3T_JAVC.ATX puis ouvrez le avec un éditeur de texte.
Décalage en antenne relative du centre de phase
Si vous continuez à travailler avec des valeurs relatives de calibration d'antenne, vous pouvez utilisez les valeurs ci dessous.
Radôme JAVC.
Décalage en mètre
| Corrections | Nord | Est | Alt |
|---|---|---|---|
| L1 | 0.0018 | 0.0024 | 0.0649 |
| L2 | 0.006 | -0.0037 | 0.0622 |
Corrections en fonction de l'élévation des satellites (en millimètre)
| Elevation | 90° | 85° | 80° | 75° | 70° | 65° | 60° | 55° | 50° | 45° | 40° | 35° | 30° | 25° | 20° | 15° | 10° | 05° | 00° |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | 0.0 | 0.2 | 0.7 | 1.4 | 2.2 | 2.9 | 3.5 | 3.9 | 4.1 | 4.0 | 3.6 | 3.1 | 2.4 | 1.6 | 0.8 | 0.2 | -0.1 | 0.0 | 0.0 |
| L2 | 0.0 | -0.9 | -1.1 | -0.8 | -0.2 | 0.5 | 1.1 | 1.6 | 1.9 | 1.9 | 1.6 | 1.0 | 0.2 | -0.8 | -1.6 | -2.4 | -2.8 | 0.0 | 0.0 |

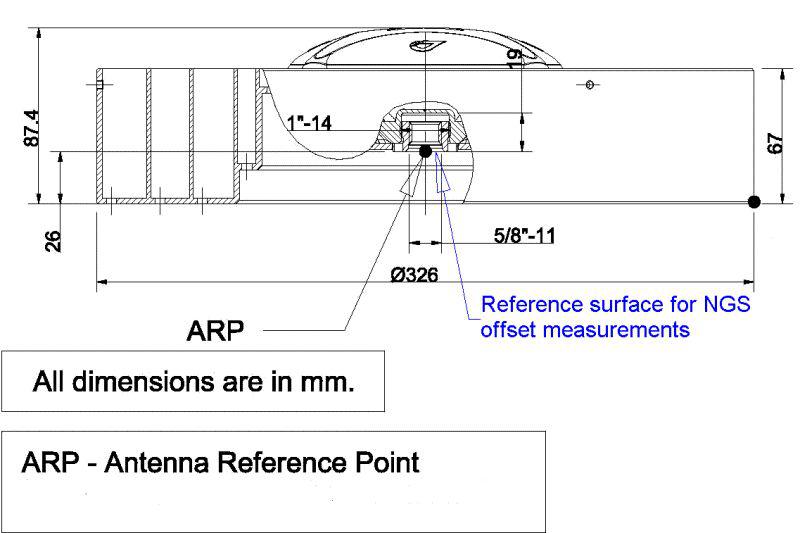

Croquis de l'antenne
