Rapport de calcul

Carte Horaire

voir l'image en pleine résolution

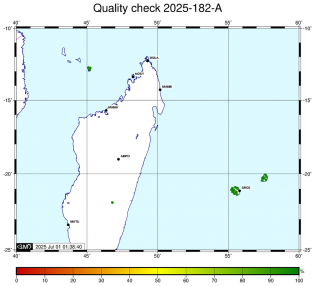

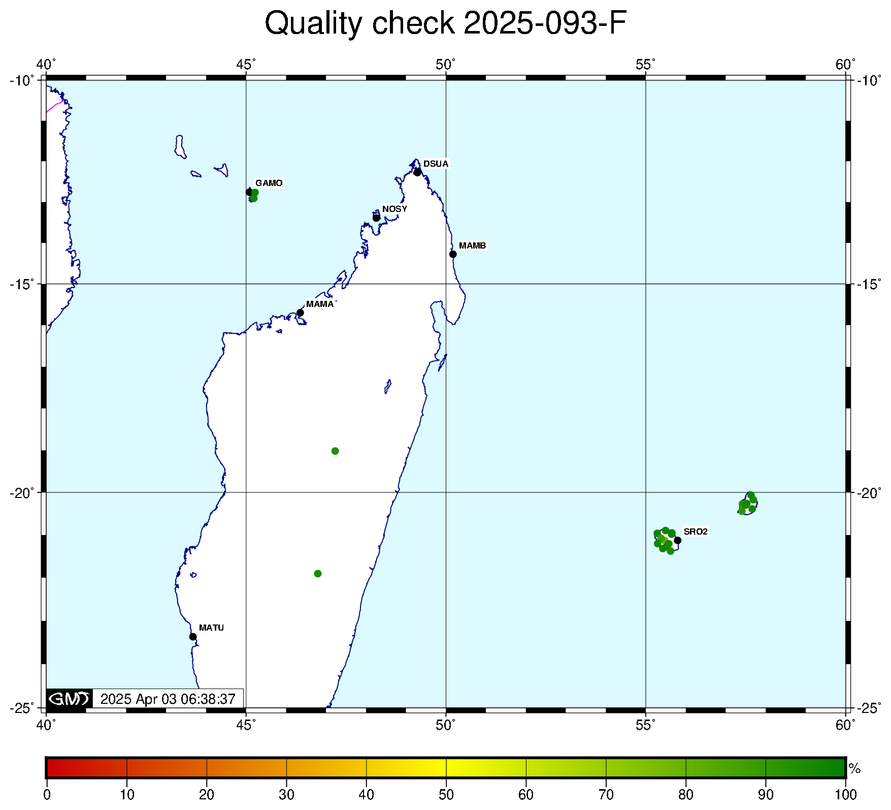

Contrôle qualité des données

La palette de couleur correspond au ratio de présence des données par rapport aux données pouvant être enregistées sur ce site.
Les stations en noir sont celles pour lesquelles il manque des fichiers.
Les noms des stations sont affichés pour celles dont le ratio est inférieur à 50% ou si les fichiers ne sont pas présents
voir l'image en pleine résolution

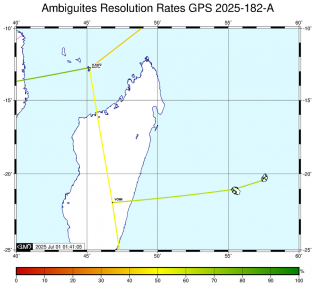

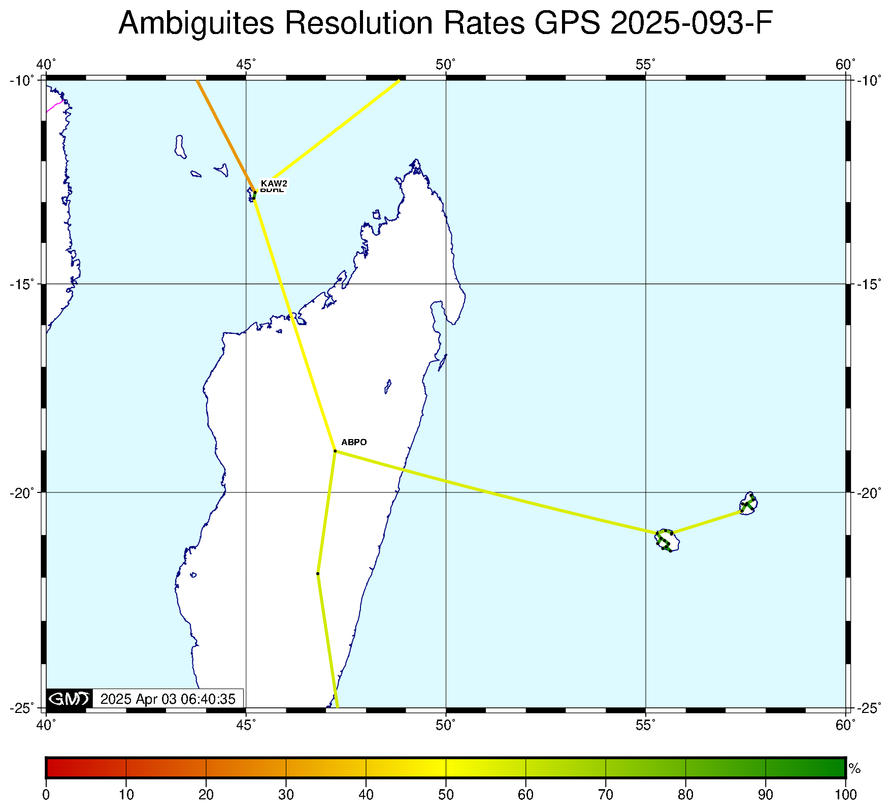

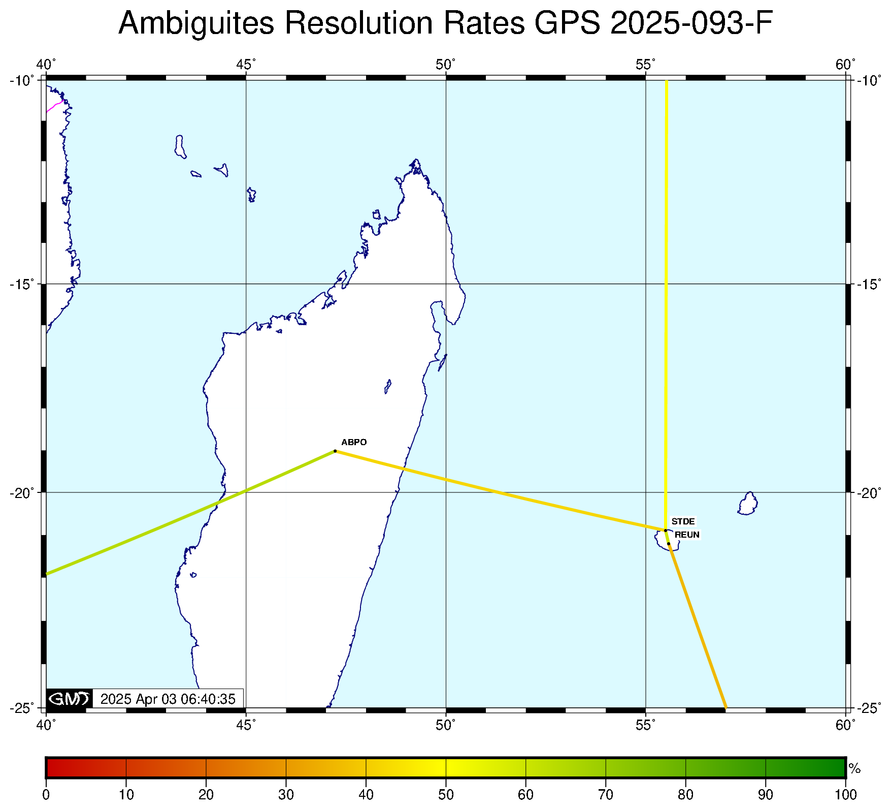

Pourcentages de résolution des ambiguïtés GPS

Les pourcentages sont affichés par ligne de base.
Les noms des stations sont affichés pour les lignes de base dont le ratio est inférieur à 50%
voir l'image en pleine résolution

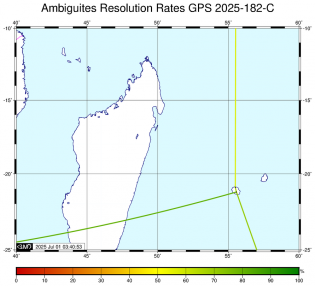

Pourcentages de résolution des ambiguïtés GPS pour Core

Les pourcentages sont affichés par ligne de base.
Les noms des stations sont affichés pour les lignes de base dont le ratio est inférieur à 50%
voir l'image en pleine résolution

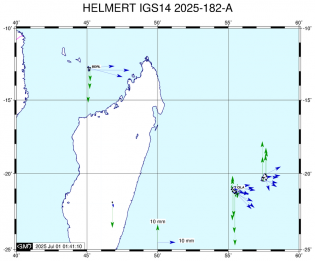

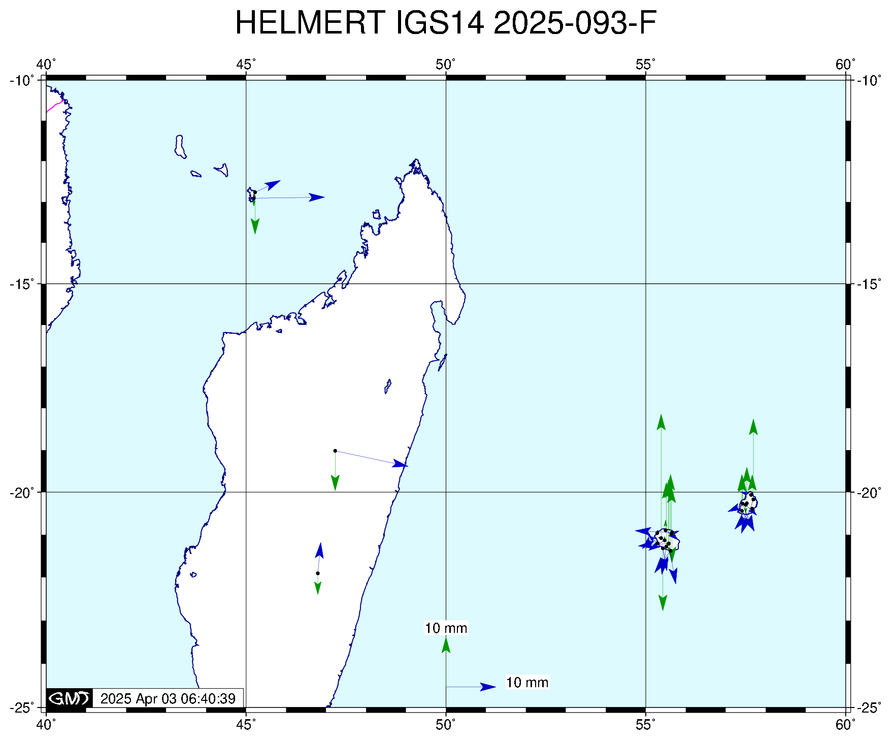

Résidus de la mise en référence des coordonnées issues du calcul sur les coordonnées initiales IGS14

Les flèches bleues représentent les résidus planimétriques et les flèches vertes les résidus selon la composante verticale.
Les noms des stations sont affichés si le résidu planimétrique est supérieur à 15 mm ou si le résidu selon la composante verticale est supérieur à 25 mm
voir l'image en pleine résolution

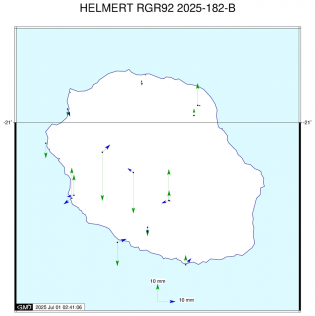

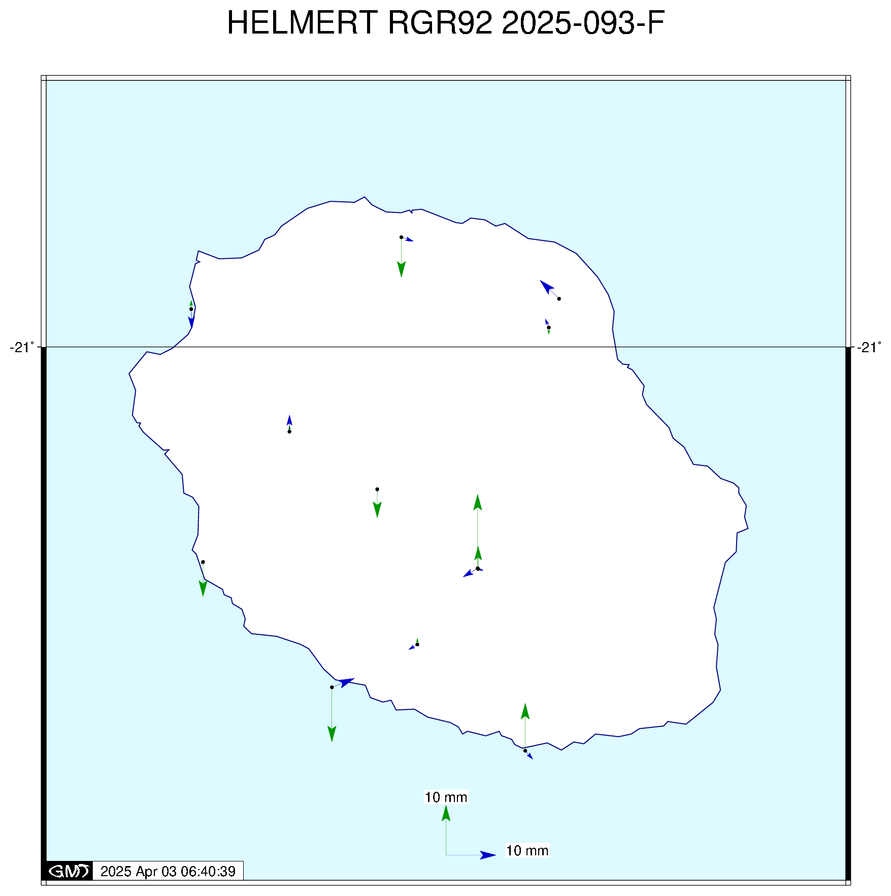

Résidus de la mise en référence des coordonnées issues du calcul sur les coordonnées initiales RGF93

Les flèches bleues représentent les résidus planimétriques et les flèches vertes les résidus selon la composante verticale.
Les noms des stations sont affichés si le résidu planimétrique est supérieur à 15 mm ou si le résidu selon la composante verticale est supérieur à 25 mm
voir l'image en pleine résolution

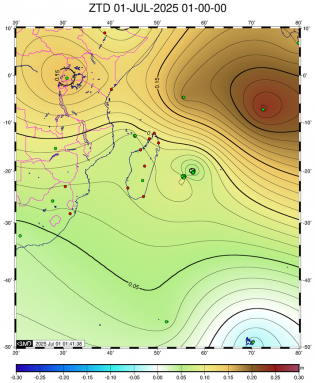

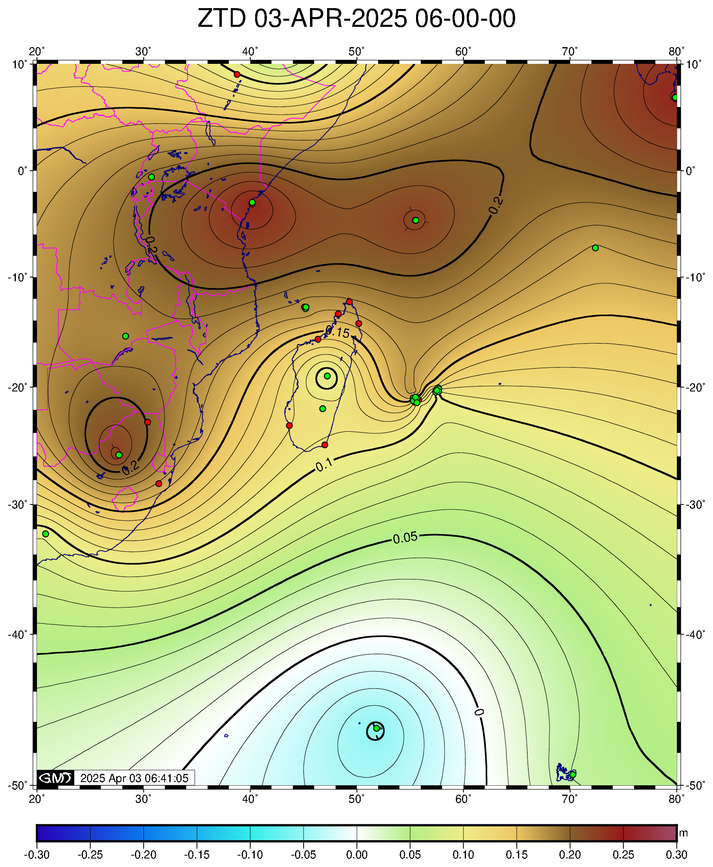

Retards troposphériques

La carte présente des courbes “d‘isoécart“ entre les retards troposphériques zénithaux estimés par le logiciel Bernese GPS Software et le modèle de Saastamoinen en prenant comme valeurs standards T=18°C P=1013,25 hPa et H=50%.

Compte rendu de calcul Bernese GPS Software



Informations sur le processus
Sessions intégrées au calcul
Orbites et coordonnées du pôle
Controle qualité
Calcul sur le code
Fixation des ambiguités
Fixation des ambiguités Core
Estimation des ZTD finaux (coordonnées fixées) - ADDNEQ2
Estimation des coordonnées et des ZTD finaux - ADDNEQ2
Mise en référence IGS14

retour au sommaire retour au sommaire sessions bottom

Informations sur le processus

Debut du calcul 2025-12-24T01:37:02
Fin du calcul 2025-12-24T01:41:32


retour au sommaire process_info orbit bottom

Sessions intégrées au calcul

Année DOY Session
2025 357 r
2025 357 s
2025 357 t
2025 357 u
2025 357 v
2025 357 w
2025 357 x
2025 358 a

retour au sommaire sessions quality_check bottom

Orbites et coordonnées du pôle

Orbites Coordonnées du pôle
IGS0OPSULT_20253561800_02D_15M_ORB.SP3.gz IGS0OPSULT_20253561800_02D_01D_ERP.ERP.gz

retour au sommaire orbit codspp bottom

Controle qualité

Station Dernier fichier Ratio des fichiers précédents Ratio qc_gps Ratio qc_glo qc - header GPS qc - header GLO IOD slips <10° IOD slips >10° Station utilisée dans le calcul
ABPO - 0.0% - - - - - - -
ADIS - 0.0% - - - - - - -
DSUA - 0.0% - - - - - - -
FMSD - 0.0% - - - - - - -
MAL2 - 0.0% - - - - - - -
MAMA - 0.0% - - - - - - -
MAMB - 0.0% - - - - - - -
MATU - 0.0% - - - - - - -
NOSY - 0.0% - - - - - - -
SEYG - 0.0% - - - - - - -
STGI - 0.0% - - - - - - -
TDOU - 0.0% - - - - - - -
ULDI - 0.0% - - - - - - -
ZAMB - 71.4% - - - - - - -
SEY2 x 100.0% 81.2% - 185.6085m - 0 68 x
BDRL x 85.7% 84.1% - 187.1152m - 22 18 x
GAMO x 100.0% 86.3% - 129.1653m - 24 16 x
CILA x 100.0% 86.7% - 306.6932m - 0 15 x
SGOC x 100.0% 92.5% - 62.4348m - 25 20 x
RIEE x 100.0% 92.9% - 201.3430m - 15 2 x
GRRE x 100.0% 94.3% - 200.8592m - 13 2 x
CHRL x 100.0% 94.5% - 19800000.3495m - 0 7 x
STJS x 100.0% 95% - 261.6629m - 42 21 x
VOIM x 100.0% 95.4% - 232.2856m - 48 22 x
MBAR x 100.0% 95.6% - 66.4255m - 12 2 x
LTMP x 100.0% 96.1% - 263.5010m - 0 17 x
CZTG x 100.0% 96.6% - 213.1254m - 268 23 x
PLC2 x 100.0% 96.7% - 247.0140m - 51 20 x
REUN x 100.0% 96.7% - 262.0284m - 30 6 x
SLE2 x 100.0% 96.7% - 263.2555m - 0 5 x
SNTL x 100.0% 97.1% - 236.1513m - 16 1 x
DGAR x 100.0% 97.2% - 131.2101m - 17 3 x
FORB x 100.0% 97.2% - 217.7960m - 19 0 x
STDE x 100.0% 97.3% - 233.9713m - 73 37 x
VACS x 100.0% 97.3% - 198.9353m - 27 5 x
BMBO x 100.0% 97.4% - 237.9895m - 11 0 x
KERG x 100.0% 97.4% - 218.9496m - 272 1 x
COCO x 100.0% 97.5% - 111.5585m - 29 0 x
DJIG x 100.0% 97.6% - 88.9453m - 25 2 x
HRAO x 100.0% 97.6% - 242.6042m - 18 0 x
KAW2 x 100.0% 97.6% - 187.8075m - 0 3 x
HARB x 100.0% 97.7% - 236.2954m - 32 0 x
LEPO x 100.0% 97.7% - 211.4100m - 12 0 x
SRO2 x 100.0% 97.7% - 210.0640m - 9 0 x
STAN x 100.0% 97.7% - 234.6055m - 73 21 x
BPAN x 100.0% 97.9% - 264.4595m - 0 1 x
PIER x 100.0% 97.9% - 240.9340m - 72 24 x
SUTH x 100.0% 97.9% - 254.9514m - 44 0 x
BLTR x 100.0% 98% - 202.0989m - 28 0 x
MAIG x 100.0% 98% - 237.4073m - 27 1 x

retour au sommaire quality_check gpsxtr bottom

Calcul des coordonnées sur le code

Les stations sont éliminées du calcul si l'écart entre les coordonnées issues du calcul sur le code et les coordonnées initiales est supérieur à dE=10.0 m, dN=10.0 m ou dU=20.0 m
Station dE (m) dN (m) dU (m)
BDRL 0.60m -0.08m 1.23m
BLTR 0.25m 0.02m 1.11m
BMBO 0.02m -0.05m 1.38m
BPAN 0.23m 0.07m 0.07m
CHRL -0.05m 0.09m 1.35m
CILA 0.41m -0.10m 0.47m
COCO 0.05m 0.05m 2.43m
CZTG 0.32m 0.07m 1.55m
DGAR -0.01m 0.05m 1.76m
DJIG 0.25m -0.17m 0.69m
FORB 0.24m -0.09m 0.95m
GAMO 0.44m -0.24m 0.82m
GRRE 0.01m -0.06m 1.31m
HARB 0.31m -0.02m 1.90m
HRAO 0.28m 1.32m 1.59m
KAW2 0.35m -0.18m 0.09m
KERG -0.09m 0.91m 1.68m
LEPO 0.27m -0.17m 0.48m
LTMP 0.56m -0.11m 0.76m
MAIG 0.52m -0.12m 0.73m
MBAR 0.14m -0.13m 1.39m
PIER 0.42m -0.29m 1.56m
PLC2 0.55m -0.25m 1.16m
REUN 0.08m -0.03m 1.19m
RIEE 0.11m 0.13m 1.61m
SEY2 0.18m -0.09m 1.25m
SGOC -0.31m -0.51m 0.68m
SLE2 0.39m 0.10m -0.02m
SNTL 0.28m -0.22m 0.70m
SRO2 0.36m 0.08m 0.57m
STAN 0.47m -0.19m 1.09m
STDE 0.49m -0.31m 1.01m
STJS 0.54m -0.13m 0.62m
SUTH 0.21m -0.16m 0.89m
VACS -0.17m -0.59m 1.17m
VOIM 0.25m -0.67m 1.53m

retour au sommaire quality_check lecture des mesures bottom

Fixation des ambiguités

Station 1 Station 2 Longueur Constellation Ambiguités posées Ambiguités fixées QIF Ambiguités fixées L12 Ratio
PLC2 REUN 0.085km G 42 32 6 90.476%
SLE2 SNTL 1.071km G 40 30 9 97.500%
BPAN STAN 3.189km G 88 44 37 92.045%
BLTR VACS 4.971km G 58 30 20 86.207%
BMBO VACS 8.778km G 48 28 13 85.417%
LTMP PIER 9.964km G 46 28 13 89.130%
LTMP PLC2 10.141km G 50 30 14 88.000%
CILA MAIG 10.978km G 42 30 8 90.476%
CILA REUN 13.314km G 36 28 6 94.444%
FORB GRRE 13.352km G 62 36 16 83.871%
MAIG SLE2 15.339km G 52 36 11 90.385%
LTMP STJS 15.757km G 56 24 25 87.500%
LEPO MAIG 16.514km G 46 26 16 91.304%
STAN STDE 17.662km G 68 32 23 80.882%
CHRL VACS 18.704km G 60 30 15 75.000%
BLTR GRRE 19.844km G 60 40 12 86.667%
BLTR RIEE 19.953km G 52 28 12 76.923%
BPAN SRO2 22.522km G 102 38 - 37.3%
LEPO STDE 23.165km G 52 26 - 50.0%
CHRL SRO2 183.890km G 72 32 - 44.4%
HARB HRAO 2.066km G 40 30 9 97.500%
GAMO KAW2 15.337km G 48 26 15 85.417%
BDRL KAW2 16.304km G 62 38 12 80.645%
VOIM SNTL 883.474km G 44 30 - 68.2%
HRAO SUTH 981.212km G 40 28 - 70.0%
BDRL VOIM 1008.979km G 58 26 - 44.8%
CZTG KERG 1407.068km G 44 24 - 54.5%
KAW2 SEY2 1436.515km G 58 22 - 37.9%
DGAR SGOC 1768.079km G 50 30 - 60.0%
DGAR SEY2 1884.951km G 38 24 - 63.2%
DJIG MBAR 1888.699km G 52 22 - 42.3%
HARB VOIM 1983.260km G 46 28 - 60.9%
GAMO MBAR 2068.176km G 48 32 - 66.7%
COCO DGAR 2716.504km G 42 28 - 66.7%
CZTG VOIM 2737.644km G 50 28 - 56.0%

retour au sommaire quality_check lecture des mesures bottom

Fixation des ambiguités Core

Station 1 Station 2 Longueur Constellation Ambiguités posées Ambiguités fixées QIF Ambiguités fixées L12 Ratio
REUN STDE 35.426km G 54 32 - 59.3%
HARB REUN 2862.324km G 32 22 - 68.8%
KERG REUN 3343.131km G 40 20 - 50.0%
DJIG STDE 3785.784km G 50 28 - 56.0%

retour au sommaire qif lecture des mesures bottom

Estimation des ZTD finaux (coordonnées fixées) - ADDNEQ2

Statistiques

Equations normales


Statistiques
Paramètres explicites 1471
Paramètres implicites 304
Paramètres ajustés 1775
Observations 39428
Degré de liberté 37653
Chi**2/DOF 3.00
Stations 0


Statistiques

Equations normales


Fichier Début Fin Obs. Par. Dof
MET_25357R_1.NQ0 2025-12-23 12:00:00 2025-12-24 06:00:00 20750 1839 18911
MET_25357R_2.NQ0 2025-12-23 12:00:00 2025-12-24 06:00:00 14084 1428 12656
MET_25357R_3.NQ0 2025-12-23 12:00:00 2025-12-24 06:00:00 3447 439 3008


retour au sommaire addneq2_met lecture des mesures bottom

Estimation des coordonnées et des ZTD finaux - ADDNEQ2

Statistiques

Equations normales


Statistiques
Paramètres explicites 1579
Paramètres implicites 304
Paramètres ajustés 1883
Observations 39428
Degré de liberté 37545
Chi**2/DOF 2.58
Stations 36


Statistiques
Equations normales

Fichier Début Fin Obs. Par. Dof
CRD_25357R_1.NQ0 2025-12-23 12:00:00 2025-12-24 06:00:00 20750 1902 18848
CRD_25357R_2.NQ0 2025-12-23 12:00:00 2025-12-24 06:00:00 14084 1476 12608
CRD_25357R_3.NQ0 2025-12-23 12:00:00 2025-12-24 06:00:00 3447 454 2993


retour au sommaire addneq2_crd lecture des mesures bottom

Mise en référence IGS14

Paramètres de transformation

Valeur Ecart-type
TX 9.84 - 5.73
TY 39.62 - 5.47
TZ 17.89 - 6.34
k -0.00190 - 0.000
RX - 0 0 0.000268 - 0.0002
RY 0 0 0.000235 - 0.0001
RZ 0 0 0.000046 - 0.0002

Résidus

Station N (mm ) E (mm ) U (mm ) Mark
BDRL -6.57 13.13 -35.30 M
BLTR -1.27 2.14 8.04 M
BMBO -6.08 2.11 18.51 M
BPAN -6.63 5.20 -1.20
CHRL 2.12 3.86 10.74 M
CILA -3.64 1.16 -18.47 M
COCO 10.98 -3.05 -10.04
CZTG -2.45 -1.15 -4.47
DGAR -1.74 12.00 -0.08
DJIG -1.11 -3.42 -0.72
FORB 2.99 1.21 -22.12 M
GAMO -12.29 12.42 -32.07 M
GRRE -2.44 0.26 -4.74 M
HARB 7.37 3.18 7.80
HRAO 8.19 6.72 8.60 M
KAW2 -2.07 10.13 -4.22 M
KERG 5.86 -4.72 19.40
LEPO -5.76 -3.35 -17.13 M
LTMP -7.70 2.22 -5.48 M
MAIG -6.08 2.19 -9.90 M
MBAR 1.86 -4.04 3.84
PIER -9.31 -0.11 -11.69 M
PLC2 -12.59 4.06 -15.47 M
REUN -2.83 -5.76 -8.55
RIEE -6.21 -0.90 -16.26 M
SEY2 -1.82 0.89 6.41
SGOC -1.44 -4.70 48.17 *
SLE2 -3.53 0.37 -4.70
SNTL -3.01 2.69 -29.51 M
SRO2 0.89 3.92 -40.65 M
STAN -8.76 -5.55 -16.16 M
STDE -4.74 -0.39 -11.17 M
STJS -7.02 -2.67 -23.55 M
SUTH 3.61 -2.27 -18.89
VACS -5.34 1.62 8.28
VOIM -0.61 -0.89 2.92
