Rapport de calcul

Carte Horaire

voir l'image en pleine résolution

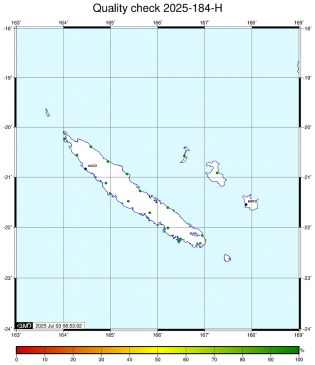

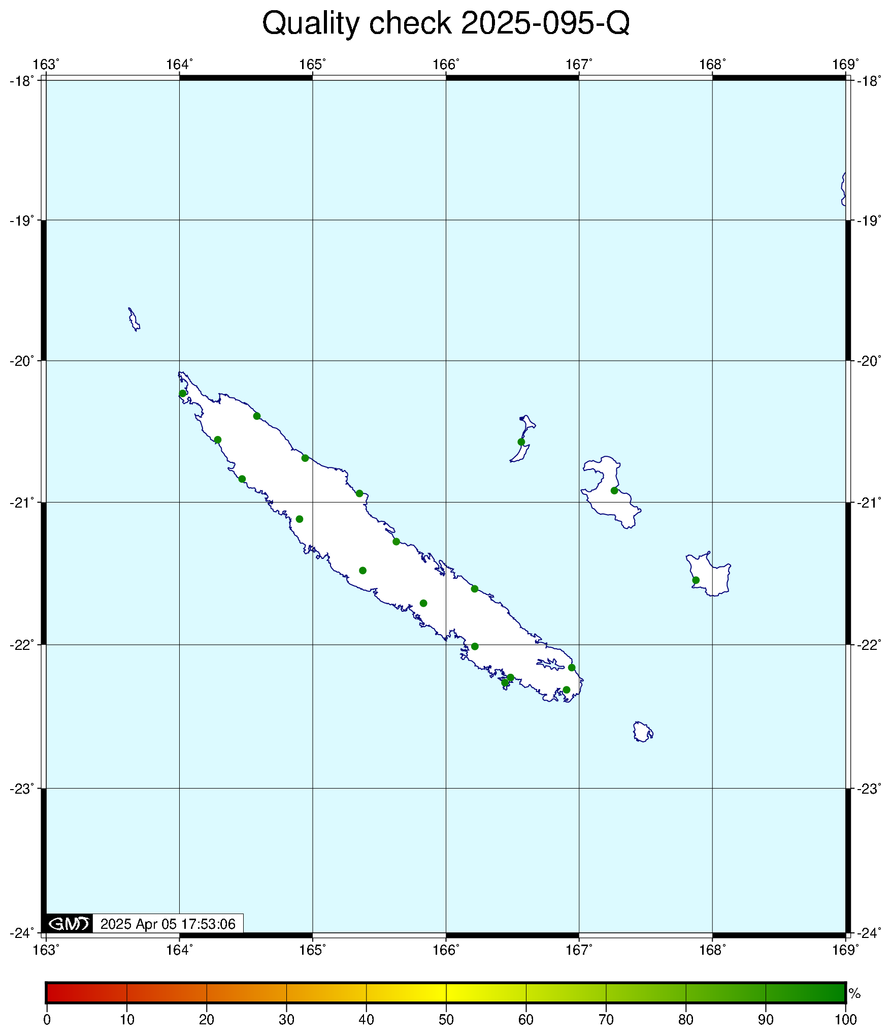

Contrôle qualité des données

La palette de couleur correspond au ratio de présence des données par rapport aux données pouvant être enregistées sur ce site.
Les stations en noir sont celles pour lesquelles il manque des fichiers.
Les noms des stations sont affichés pour celles dont le ratio est inférieur à 50% ou si les fichiers ne sont pas présents
voir l'image en pleine résolution

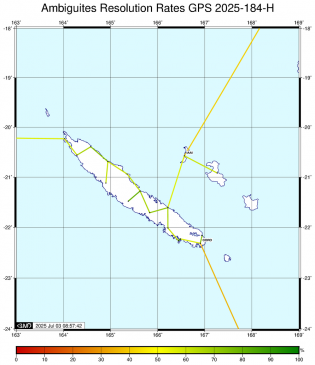

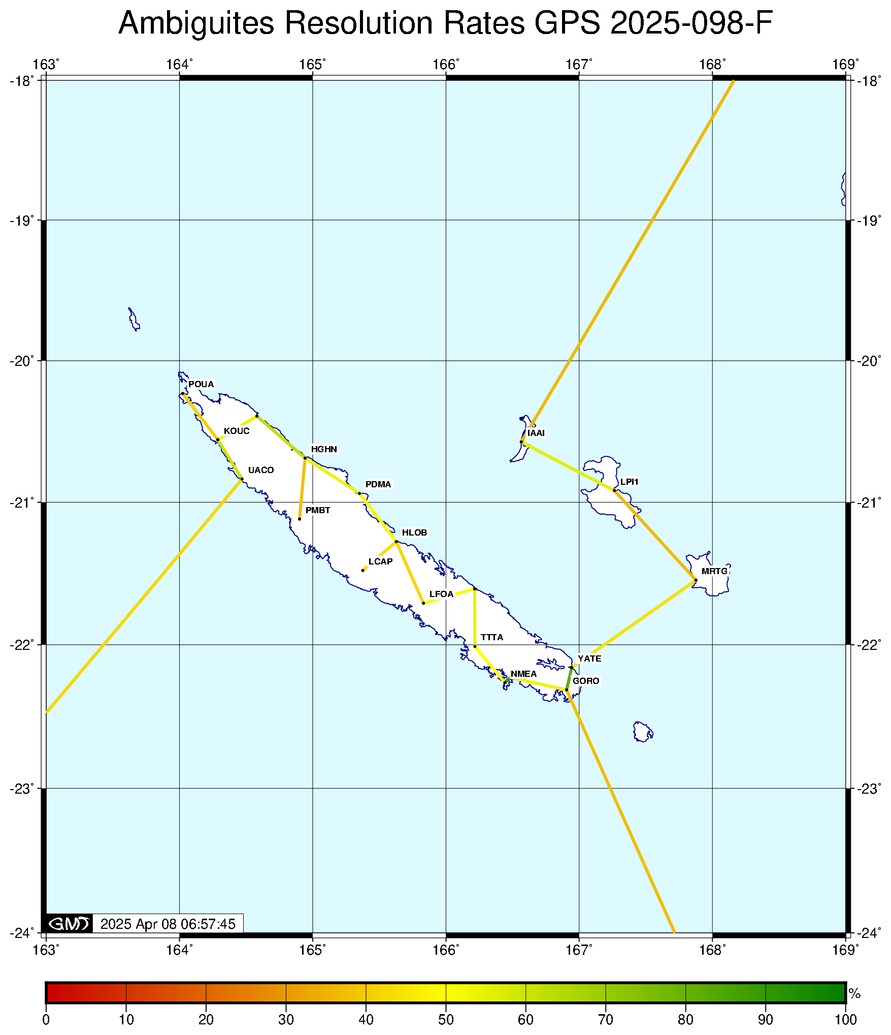

Pourcentages de résolution des ambiguïtés GPS

Les pourcentages sont affichés par ligne de base.
Les noms des stations sont affichés pour les lignes de base dont le ratio est inférieur à 50%
voir l'image en pleine résolution

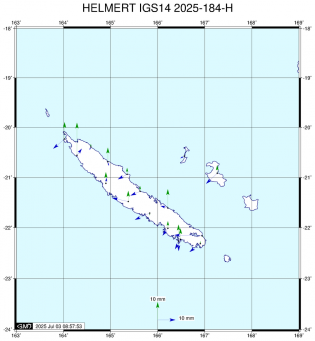

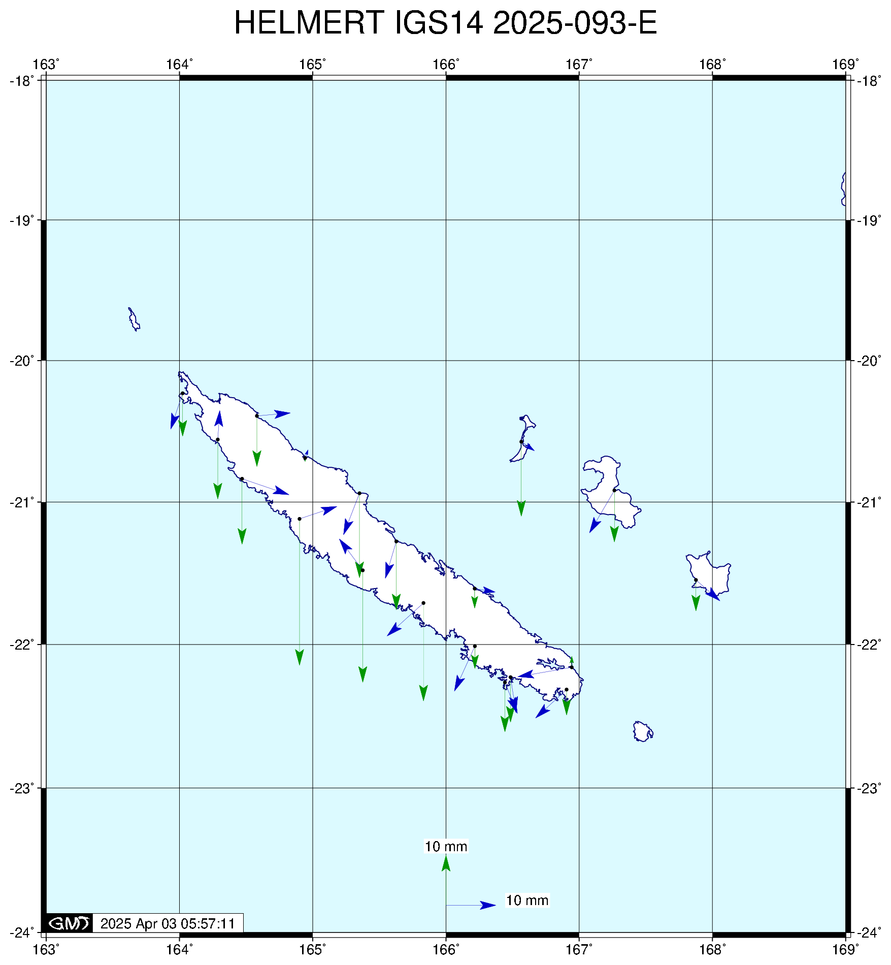

Résidus de la mise en référence des coordonnées issues du calcul sur les coordonnées initiales IGS14

Les flèches bleues représentent les résidus planimétriques et les flèches vertes les résidus selon la composante verticale.
Les noms des stations sont affichés si le résidu planimétrique est supérieur à 15 mm ou si le résidu selon la composante verticale est supérieur à 25 mm
voir l'image en pleine résolution

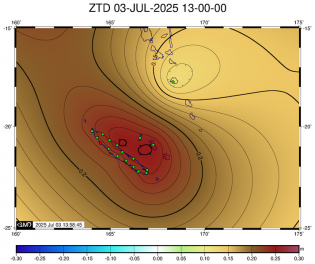

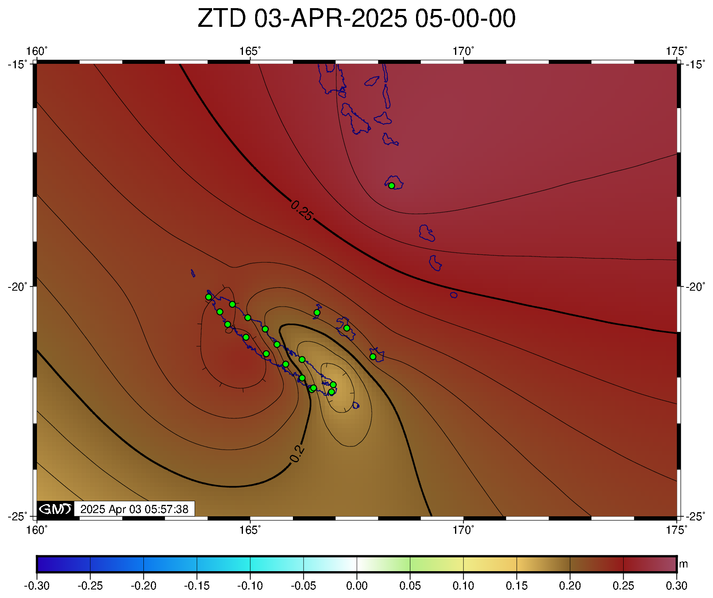

Retards troposphériques

La carte présente des courbes “d‘isoécart“ entre les retards troposphériques zénithaux estimés par le logiciel Bernese GPS Software et le modèle de Saastamoinen en prenant comme valeurs standards T=18°C P=1013,25 hPa et H=50%.

Compte rendu de calcul Bernese GPS Software



Informations sur le processus
Sessions intégrées au calcul
Orbites et coordonnées du pôle
Controle qualité
Calcul sur le code
Fixation des ambiguités
Estimation des ZTD finaux (coordonnées fixées) - ADDNEQ2
Estimation des coordonnées et des ZTD finaux - ADDNEQ2
Mise en référence IGS14


retour au sommaire retour au sommaire sessions bottom

Informations sur le processus

Debut du calcul 2025-04-04T00:51:02
Fin du calcul 2025-04-04T00:57:51



retour au sommaire process_info orbit bottom

Sessions intégrées au calcul

Année DOY Session
2025 093 o
2025 093 p
2025 093 q
2025 093 r
2025 093 s
2025 093 t
2025 093 u
2025 093 v
2025 093 w
2025 093 x


retour au sommaire sessions quality_check bottom

Orbites et coordonnées du pôle

Orbites Coordonnées du pôle
IGS0OPSULT_20250921800_02D_15M_ORB.SP3.gz IGS0OPSULT_20250921800_02D_01D_ERP.ERP.gz


retour au sommaire orbit codspp bottom

Controle qualité

Station Dernier fichier Ratio des fichiers précédents Ratio qc_gps Ratio qc_glo qc - header GPS qc - header GLO IOD slips <10° IOD slips >10° Station utilisée dans le calcul
ASPA - 100.0% - - - - - - -
CNMR - 0.0% - - - - - - -
MQZG x 100.0% 83.9% - 8.6919m - 39 30 x
SYDN x 100.0% 86.8% - 7.9255m - 10 88 x
POHN x 100.0% 90.3% - 9.3226m - 19 71 x
SOLO x 100.0% 90.3% - 4.4791m - 12 25 x
TIDB x 100.0% 92.4% - 6.4151m - 4 6 x
DARW x 100.0% 92.9% - 12.8724m - 37 76 x
THIO x 100.0% 93.9% - 6.2141m - 98 9 x
IAAI x 100.0% 94.3% - 5.7751m - 28 2 x
HLOB x 100.0% 94.9% - 7.1490m - 37 24 x
HGHN x 100.0% 95.3% - 6.8856m - 110 2 x
LAUT x 100.0% 95.4% - 5.1607m - 32 33 x
ALIC x 100.0% 95.9% - 7.6111m - 18 9 x
KOUC x 100.0% 95.9% - 5.8814m - 67 22 x
YATE x 100.0% 96.3% - 9.3756m - 87 0 x
TUVA x 100.0% 96.6% - 4.9294m - 28 2 x
PMBT x 100.0% 96.7% - 7.7909m - 140 27 x
LCAP x 100.0% 97% - 5.6170m - 26 13 x
PDMA x 100.0% 97% - 6.4814m - 120 3 x
PEBO x 100.0% 97% - 5.6346m - 160 0 x
GUUG x 100.0% 97.1% - 13.9131m - 28 12 x
WARK x 100.0% 97.1% - 11.7269m - 50 5 x
KIRI x 100.0% 97.4% - 5.9585m - 46 9 x
LPI1 x 100.0% 97.4% - 6.3211m - 45 6 x
AUCK x 100.0% 97.6% - 8.1610m - 66 2 x
CHTI x 100.0% 97.6% - 10.3593m - 89 8 x
MOBS x 100.0% 97.6% - 7.7947m - 20 7 x
NAUR x 100.0% 97.6% - 14.5733m - 47 14 x
GORO x 100.0% 97.7% - 4.7091m - 29 5 x
TTTA x 100.0% 97.7% - 6.1927m - 57 3 x
NMEA x 100.0% 97.8% - 4.8310m - 83 7 x
POUA x 100.0% 97.8% - 6.5277m - 235 2 x
CEDU x 100.0% 97.9% - 9.4635m - 91 21 x
LFOA x 100.0% 97.9% - 7.9940m - 49 15 x
MRTG x 100.0% 97.9% - 6.5708m - 38 7 x
THTG x 100.0% 97.9% - 6.0564m - 58 0 x
THTI x 100.0% 97.9% - 5.3385m - 118 4 x
NRMD x 100.0% 98% - 6.3377m - 80 0 x
UACO x 100.0% 98% - 7.1368m - 89 3 x
PTVL x 100.0% 98.1% - 6.1330m - 40 24 x
TOW2 x 100.0% 98.1% - 11.9684m - 67 1 x
KAT1 x 100.0% 98.2% - 13.5105m - 30 11 x
WGTN x 100.0% 98.2% - 11.5162m - 96 3 x
DUND x 100.0% 98.4% - 11.0413m - 284 1 x


retour au sommaire quality_check gpsxtr bottom

Calcul des coordonnées sur le code

Les stations sont éliminées du calcul si l'écart entre les coordonnées issues du calcul sur le code et les coordonnées initiales est supérieur à dE=10.0 m, dN=10.0 m ou dU=20.0 m
Station dE (m) dN (m) dU (m)
ALIC 0.07m -0.01m 0.44m
AUCK 0.01m 0.17m 2.14m
CEDU 0.25m -0.04m 0.60m
CHTI -0.28m 0.10m 1.27m
DARW -0.43m 0.70m 1.33m
DUND -0.19m 0.39m 1.52m
GORO 0.31m 0.20m 2.14m
GUUG 1.44m 0.22m 0.53m
HGHN 0.06m 0.01m 1.89m
HLOB 0.25m 0.15m 1.95m
IAAI 0.05m 0.09m 1.74m
KAT1 0.03m -0.02m 1.33m
KIRI -0.03m -0.12m 1.18m
KOUC 0.10m 0.17m 2.33m
LAUT -0.03m -0.24m 1.58m
LCAP 0.16m 0.21m 2.39m
LFOA 0.22m 0.25m 2.41m
LPI1 0.22m 0.15m 2.04m
MOBS 0.03m 0.09m 0.46m
MQZG -0.09m -0.04m 1.31m
MRTG 0.01m 0.08m 1.61m
NAUR 0.16m -0.07m 1.79m
NMEA 0.06m 0.10m 1.49m
NRMD 0.23m 0.18m 2.37m
PDMA 0.06m 0.06m 1.78m
PEBO 0.09m 0.03m 2.22m
PMBT 0.09m 0.25m 2.52m
POHN -0.15m -0.05m 1.78m
POUA 0.17m 0.07m 2.36m
PTVL 0.13m 0.03m 1.72m
SOLO 0.11m -0.22m 1.72m
SYDN 0.05m -0.14m 1.32m
THIO -0.03m 0.07m 1.92m
THTG 0.13m 0.03m 0.65m
THTI -0.26m 0.11m 0.88m
TIDB 0.10m 0.00m 0.56m
TOW2 -0.04m -0.00m 1.96m
TTTA 0.27m 0.21m 2.40m
TUVA -0.19m -0.18m 1.83m
UACO 0.27m 0.17m 2.46m
WARK -0.02m 0.03m 2.64m
WGTN -0.17m 0.11m 2.13m
YATE 0.12m 0.08m 2.05m


retour au sommaire quality_check lecture des mesures bottom

Fixation des ambiguités

Station 1 Station 2 Longueur Constellation Ambiguités posées Ambiguités fixées QIF Ambiguités fixées L12 Ratio
ALIC CEDU 907.625km G 60 44 - 73.3%
ALIC KAT1 1043.680km G 52 36 - 69.2%
ALIC TOW2 1445.469km G 70 32 - 45.7%
AUCK WGTN 523.923km G 52 38 - 73.1%
AUCK WARK 24.199km G 52 38 - 73.1%
CEDU MOBS 1213.477km G 58 42 - 72.4%
CHTI WGTN 753.023km G 50 38 - 76.0%
DUND MQZG 291.934km G 60 34 - 56.7%
DARW KAT1 202.319km G 124 54 - 43.5%
LFOA THIO 41.260km G 72 44 - 61.1%
GUUG POHN 1628.979km G 82 30 - 36.6%
HGHN PMBT 47.782km G 78 34 - 43.6%
HGHN PEBO 50.021km G 54 34 - 63.0%
HGHN PDMA 50.662km G 62 34 - 54.8%
GORO NRMD 44.351km G 66 48 - 72.7%
GORO WARK 1729.852km G 56 34 - 60.7%
GORO YATE 17.686km G 90 42 33 83.333%
HLOB LFOA 52.361km G 72 48 - 66.7%
HLOB LCAP 34.490km G 66 44 - 66.7%
HLOB PDMA 47.231km G 64 38 - 59.4%
IAAI LPI1 82.082km G 94 56 - 59.6%
IAAI PTVL 362.801km G 86 58 - 67.4%
KOUC PEBO 35.739km G 66 30 - 45.5%
KOUC POUA 45.476km G 70 40 - 57.1%
KOUC UACO 36.144km G 60 32 - 53.3%
KIRI NAUR 699.716km G 70 36 - 51.4%
KIRI TUVA 1293.233km G 76 40 - 52.6%
LPI1 MRTG 94.259km G 74 42 - 56.8%
LAUT PTVL 967.925km G 64 36 - 56.2%
LAUT THTI 3449.234km G 72 28 - 38.9%
LAUT TUVA 1021.563km G 90 40 - 44.4%
MOBS TIDB 448.268km G 50 44 - 88.0%
MRTG YATE 117.735km G 76 40 - 52.6%
NAUR POHN 1273.402km G 98 42 - 42.9%
NAUR SOLO 1247.591km G 56 36 - 64.3%
NMEA NRMD 5.949km G 68 50 16 97.059%
NMEA TTTA 36.446km G 82 44 - 53.7%
POUA TOW2 1775.099km G 56 30 - 53.6%
MQZG WGTN 317.919km G 60 36 - 60.0%
THTG THTI 0.002km G 60 44 16 100.000%
THIO TTTA 44.617km G 66 56 - 84.8%
SYDN TIDB 268.078km G 68 40 - 58.8%


retour au sommaire qif lecture des mesures bottom

Estimation des ZTD finaux (coordonnées fixées) - ADDNEQ2

Statistiques

Equations normales


Statistiques
Paramètres explicites 2021
Paramètres implicites 563
Paramètres ajustés 2584
Observations 56338
Degré de liberté 53754
Chi**2/DOF 2.50
Stations 0


Statistiques

Equations normales


Fichier Début Fin Obs. Par. Dof
MET_25093O_1.NQ0 2025-04-03 12:00:00 2025-04-04 00:00:00 54618 2928 51690



retour au sommaire addneq2_met lecture des mesures bottom

Estimation des coordonnées et des ZTD finaux - ADDNEQ2

Statistiques

Equations normales


Statistiques
Paramètres explicites 2150
Paramètres implicites 563
Paramètres ajustés 2713
Observations 56338
Degré de liberté 53625
Chi**2/DOF 2.17
Stations 43


Statistiques
Equations normales

Fichier Début Fin Obs. Par. Dof
CRD_25093O_1.NQ0 2025-04-03 12:00:00 2025-04-04 00:00:00 54618 3057 51561



retour au sommaire addneq2_crd lecture des mesures bottom

Mise en référence IGS14

Paramètres de transformation

Valeur Ecart-type
TX -28.18 - 3.08
TY 55.92 - 3.42
TZ 10.89 - 3.81
k -0.00242 - 0.000
RX 0 0 0.000018 - 0.0000
RY - 0 0 0.000550 - 0.0001
RZ - 0 0 0.000531 - 0.0001

Résidus

Station N (mm ) E (mm ) U (mm ) Mark
ALIC -2.60 -2.27 2.15
AUCK -8.14 -3.13 -4.38
CEDU -3.14 -7.15 0.48
CHTI 0.72 3.40 -2.91
DARW 2.96 -7.41 6.31
DUND 3.45 2.30 -13.83
GORO -6.16 -2.75 7.54 M
GUUG 2.23 4.05 -10.72
HGHN -0.07 7.10 -4.82 M
HLOB -5.36 -1.39 15.43 M
IAAI -0.98 0.42 17.56 M
KAT1 2.44 -5.39 15.92
KIRI 0.03 0.99 6.37
KOUC 4.74 2.52 -7.05
LAUT 5.20 1.73 -3.56
LCAP 5.06 -4.36 -0.04 M
LFOA -1.45 1.24 2.66 M
LPI1 -6.66 -4.24 8.70 M
MOBS -6.76 1.96 -0.01
MQZG 3.28 2.97 -1.41
MRTG -2.06 4.09 8.57 M
NAUR -1.14 4.61 -1.83
NMEA -5.66 0.75 5.78 M
NRMD -4.40 3.36 -0.87
PDMA -1.40 0.02 1.08 M
PEBO -2.42 3.58 11.72 M
PMBT 0.69 3.66 8.83 M
POHN -5.19 3.78 -6.75
POUA -4.59 -0.38 6.11 M
PTVL -1.85 5.12 2.94
SOLO 4.94 9.26 7.14
SYDN -0.49 -1.87 3.33
THIO -1.47 1.32 4.97 M
THTG 4.13 0.92 -1.80
THTI -10.62 -16.01 4.26
TIDB -2.29 -5.49 -8.48
TOW2 0.51 -0.43 9.65
TTTA -3.92 -1.73 13.73 M
TUVA 0.02 -3.83 -8.00
UACO -2.97 12.01 5.58 M
WARK 5.78 3.64 0.98
WGTN 7.78 3.49 12.02
YATE 1.57 -9.96 4.41 M
